Rhopoint IQ Flex 20 wykrywa problemy z jakością powierzchni, takie jak skórka pomarańczowa, zamglenia, które są niewidoczne dla standardowego połyskomierza.
Technologia w nowym formacie zaprojektowana specjalnie dla zakrzywionych powierzchni, drobnych, wypukłych płaszczyzn.
Połysk 20 °• HAZE zamglenie • REFLECTED Jakość odbitego obrazu (RIQ) • wyrazistość obrazu (DOI) • Szczytowa wartość reflektancji (rspec)
Gloss: Proporcjonalne pomiaru do ilości światła odbitego od powierzchni mierzonej pod kątem 20 ° (wysoki połysk) Haze:. Efekt optyczny spowodowane przez pozostałości na powierzchni RIQ: do oszacowania efektów takich jak skórki pomarańczowej i falistości powierzchni. Ten nowy parametr daje wyższe wyniki rozdzielczości w porównaniu do (DOI), lepiej naśladuje ludzką percepcję tekstury powierzchni, szczególnie wysokiej jakości wykończenia np. lakieru samochodaowego. DOI– wyrazistość obrazu

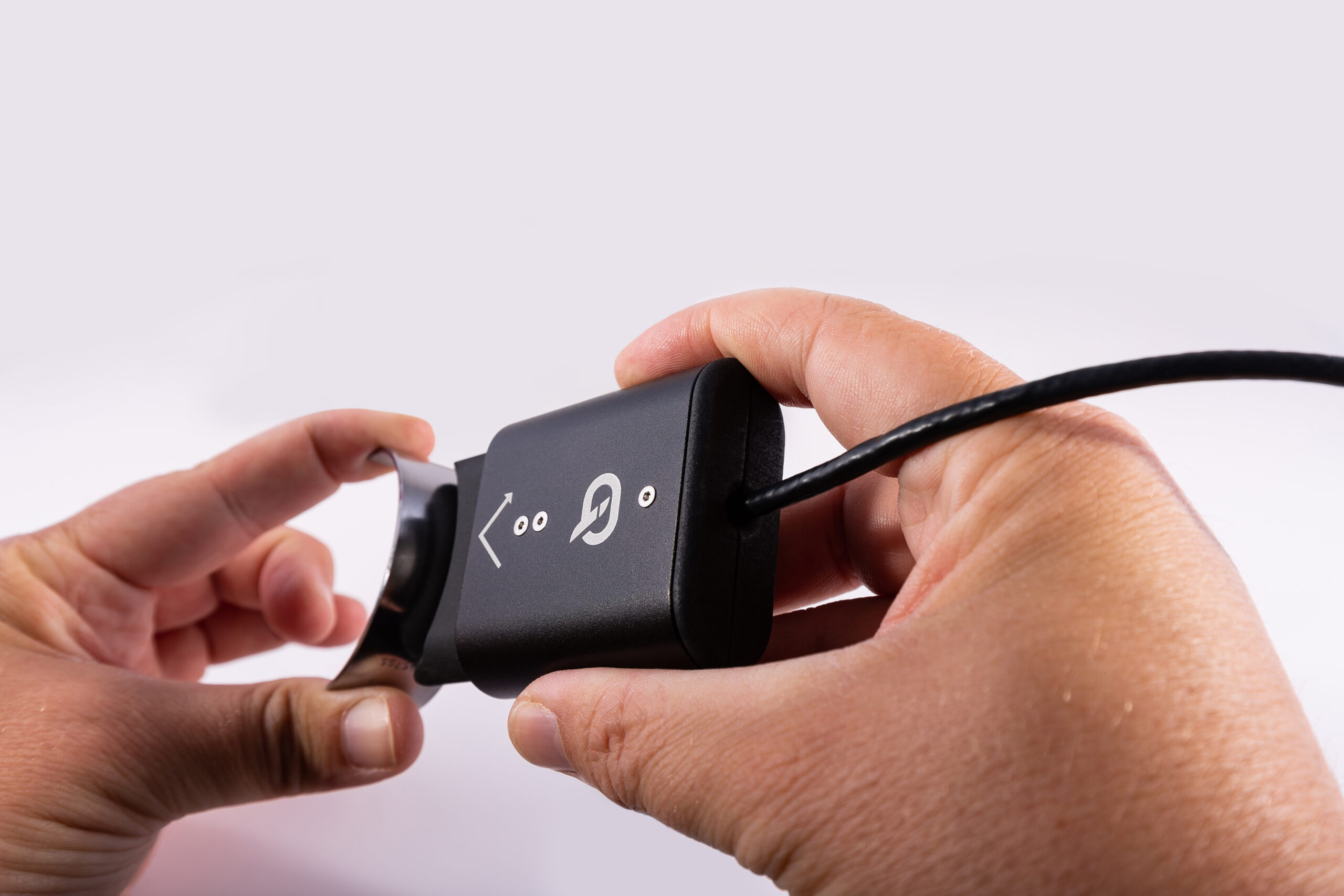

- Kompaktowa głowica umożliwia pomiar zakrzywionych powierzchni i małych obszarów.
- Wymienne adaptery magnetyczne umożliwiają pomiar powierzchni o małej wielkości do 4 mm lub 2 mm
- Alternatywne końcówki z gumy, filcu lub adaptery z tworzywa sztucznego dla pomiarów delikatnych powierzchni
- Bezstykowe płyty adaptera umożliwiają głowicy pomiar na linii produkcyjnej
- Pojedynczy przycisk do pomiaru wszystkich parametrów dla łatwej identyfikacji niezgodności
- przesyłane do dowolnego pakietu w PC, takich jak Excel, Word, oprogramowanie SPC itp
- Kompatybilność Bluetooth – przesyłanie danych do dowolnego smartfona, tableta lub komputera PC
- Transfer wyników USB do komputera, bez konieczności instalowania dodatkowego oprogramowania

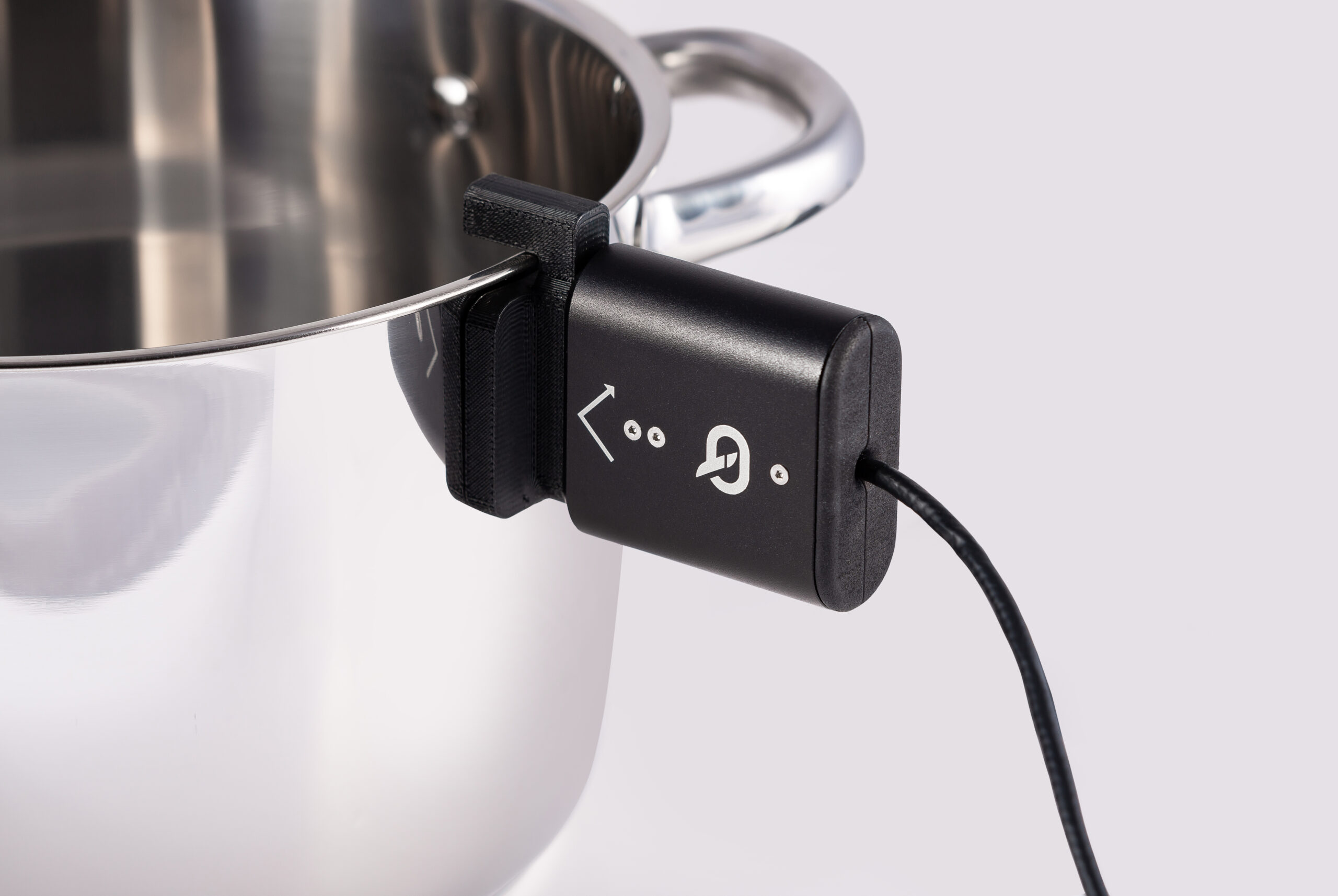

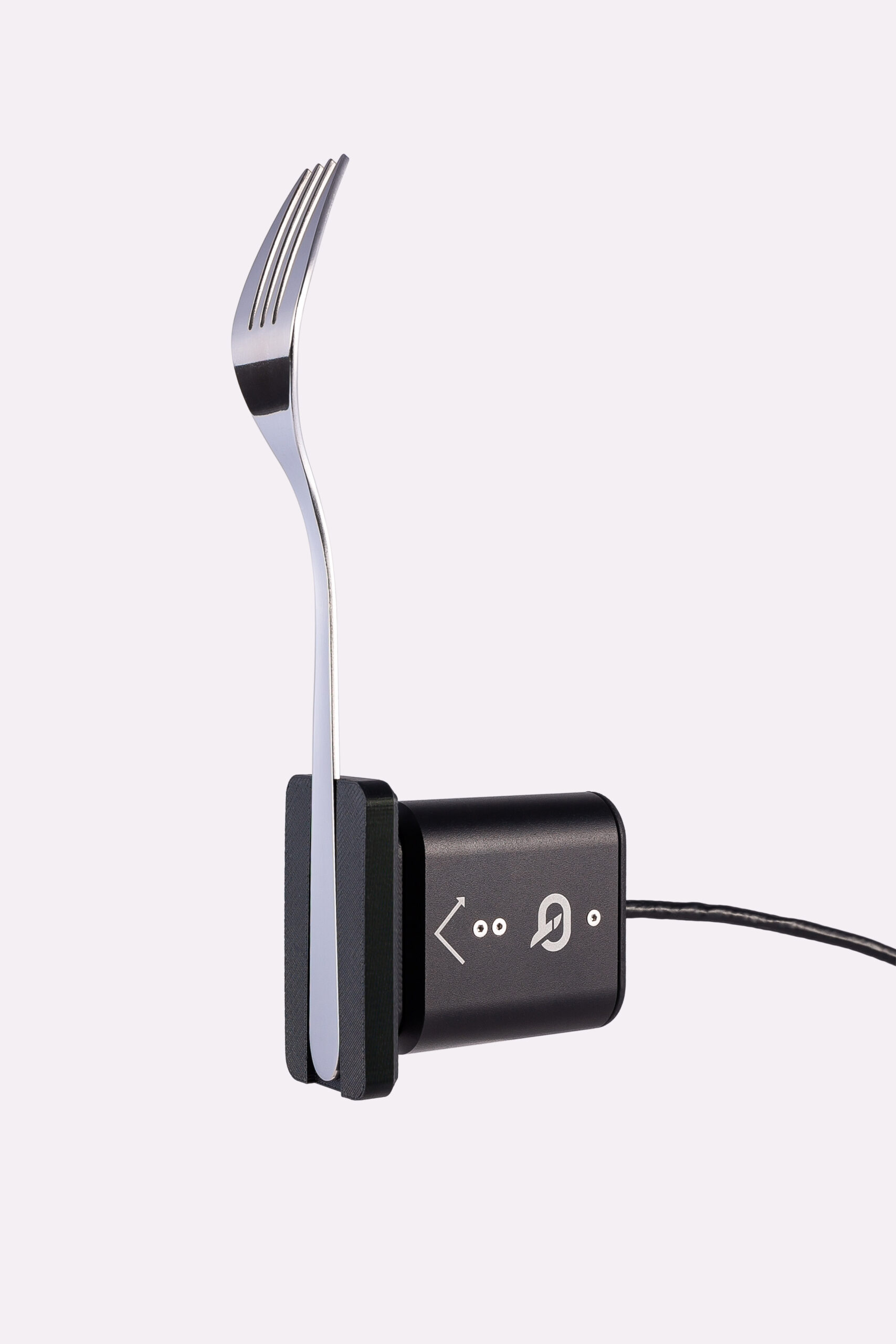

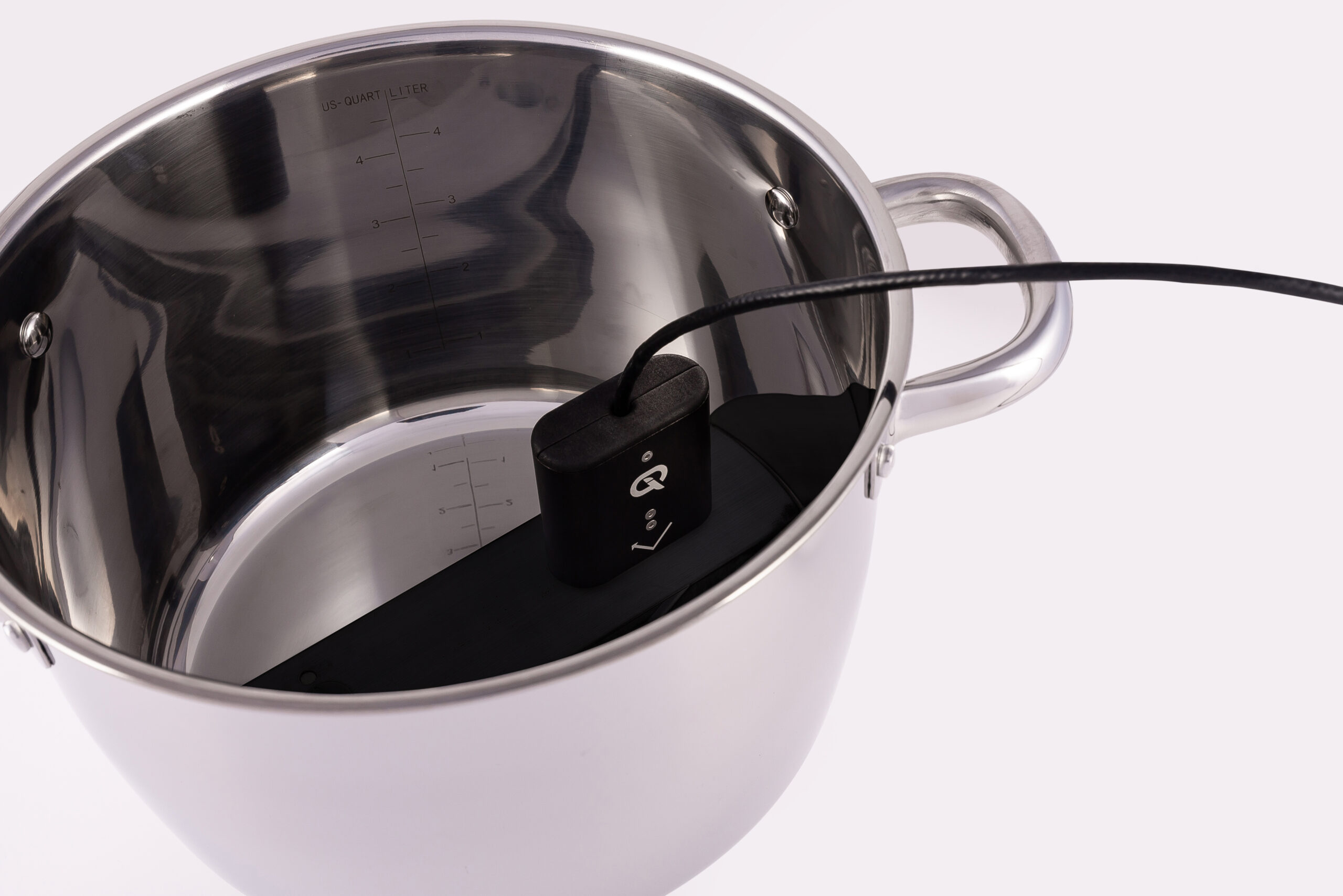

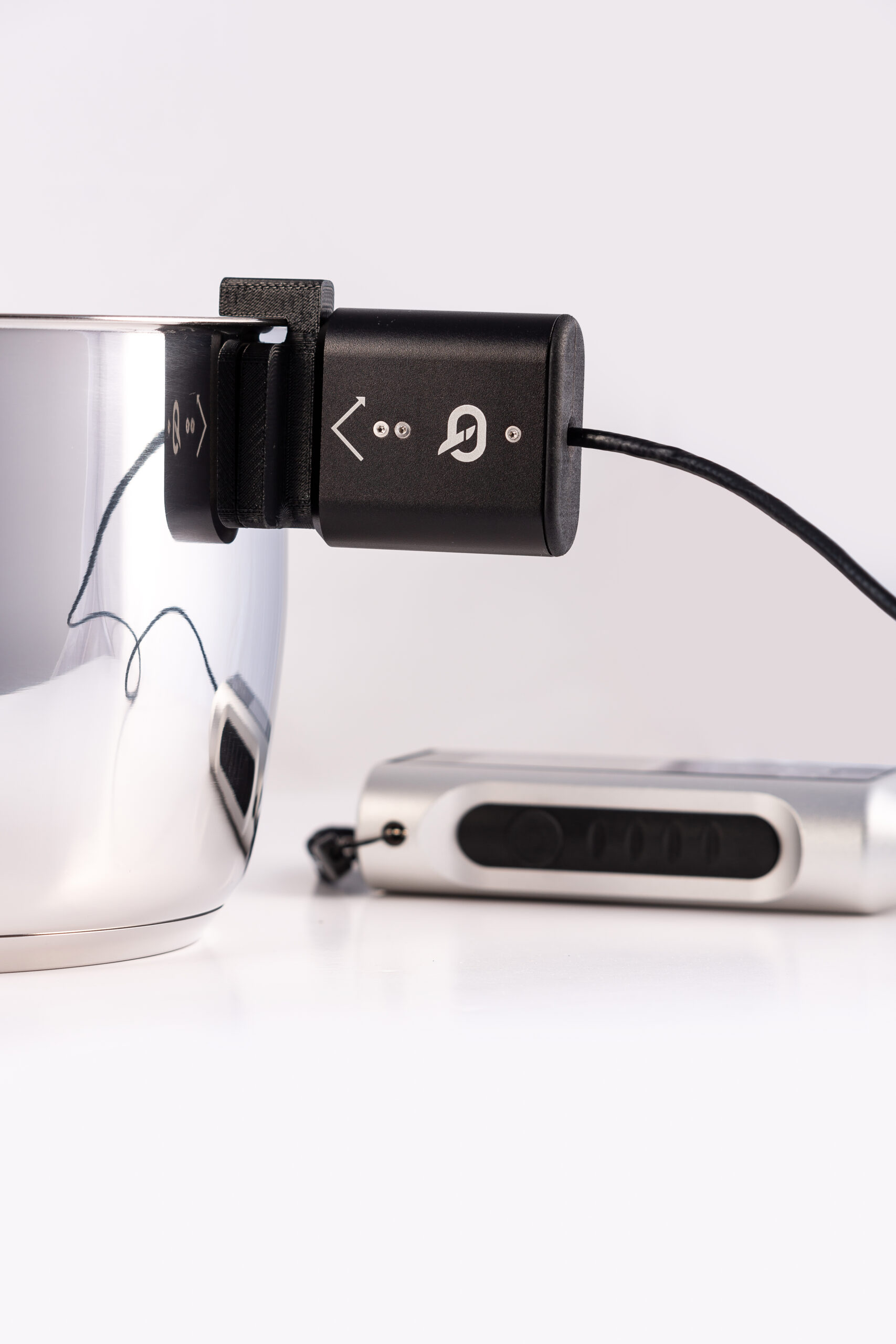

- Zakrzywione powierzchnie
Pomiar powierzchni małych

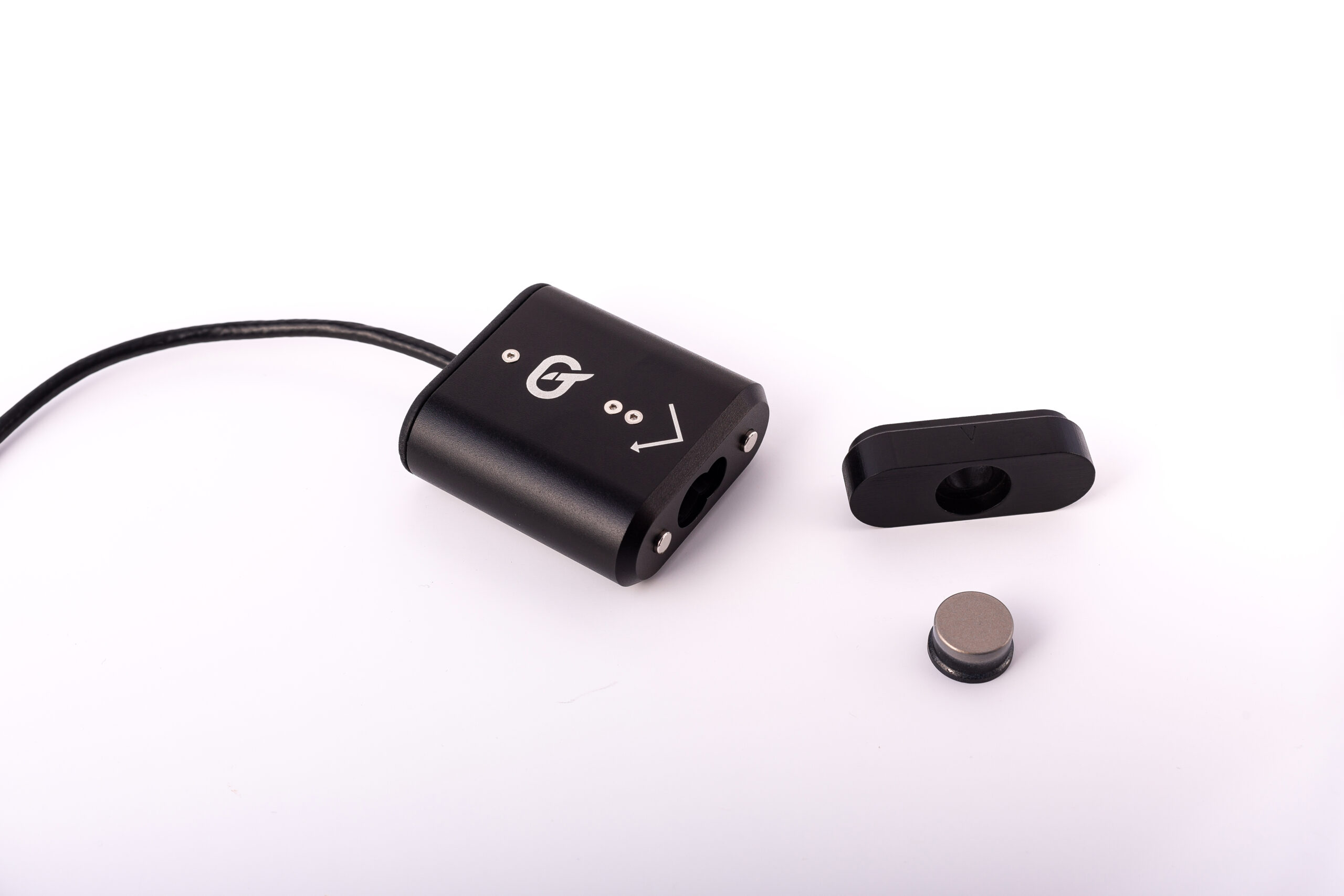

Rhopoint IQ FLEX 20 można dostosować za pomocą magnetycznie dołączonych adapterów. Są one łatwo wymieniane w zależności zastosowań.

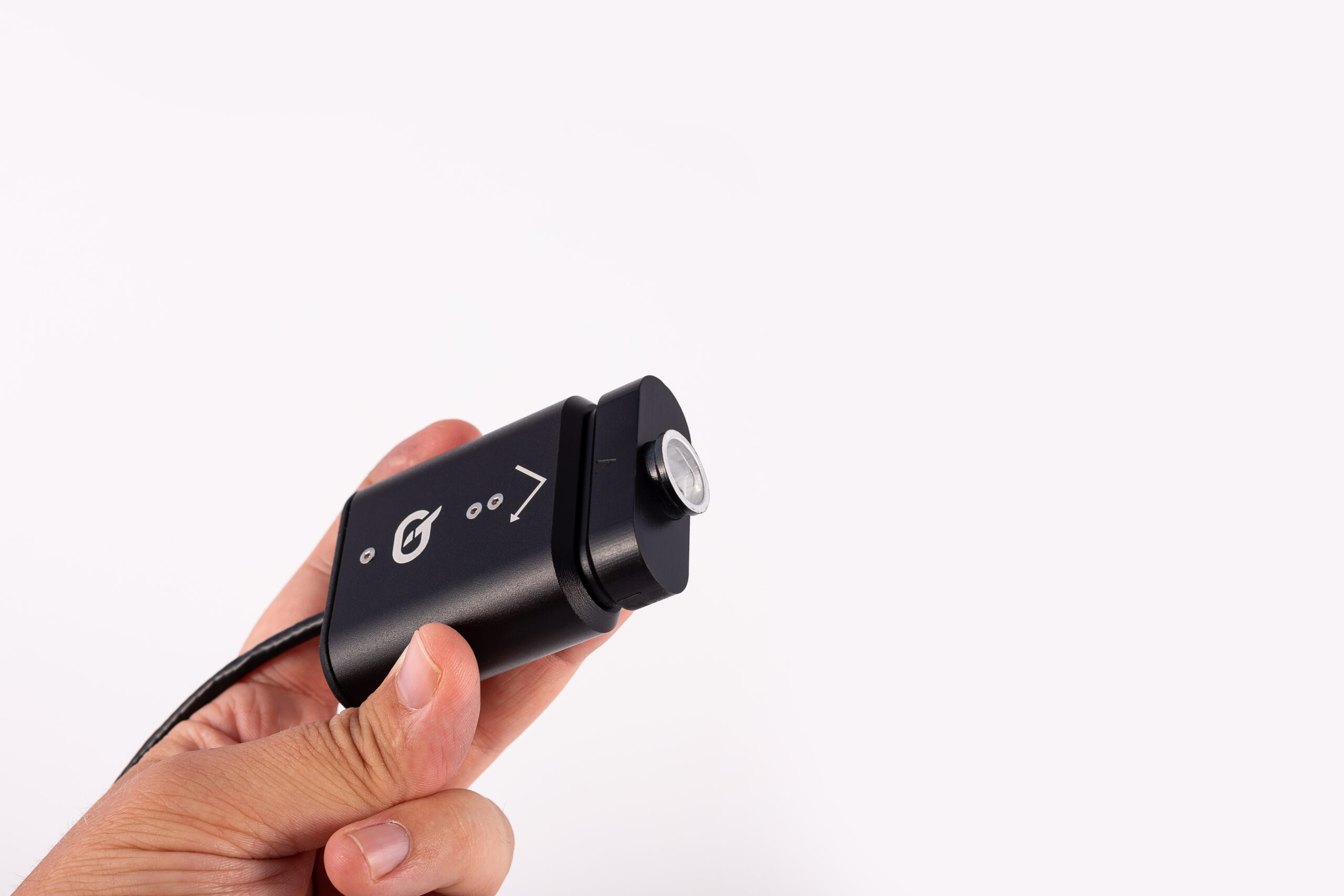

- Mniejsze rozmiary pomiaru punktowego (4 i 2 mm) na mniejsze części.
Bespoke głowice pomiarowe

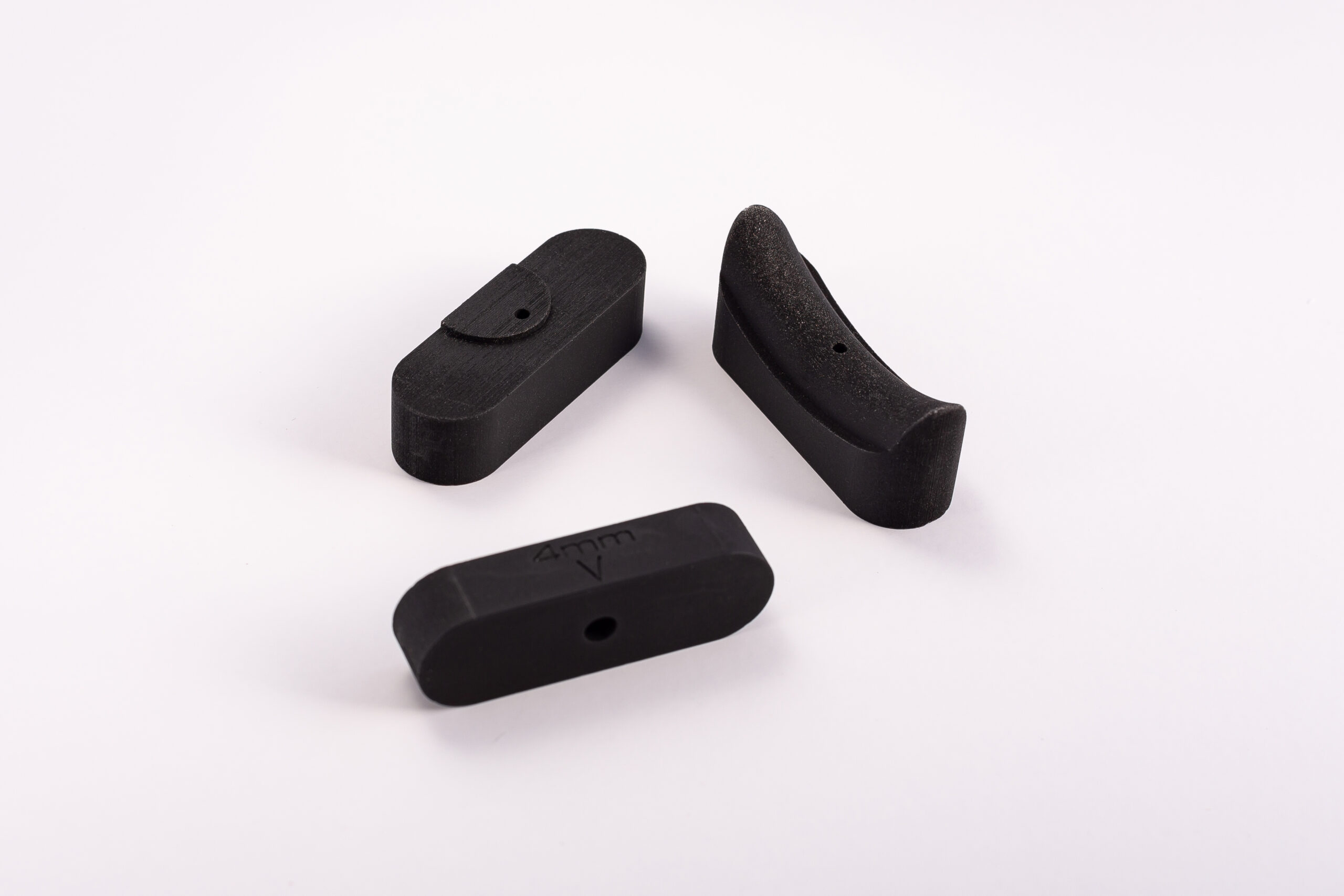

- Bespoke 3D drukowane uchwyty adaptera dla powtarzalnej kontroli zakrzywionych powierzchniach.

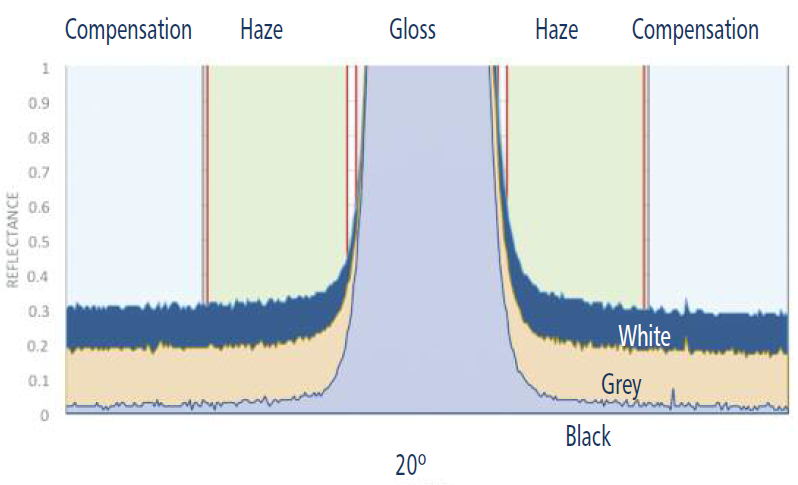

Zamglenie Haze
Efekt optyczny powodowany przez mikroskopijne pozostałości na powierzchni.
Widoczne objawy: Mleczne wykończenie jest widoczne na powierzchni z utratą odzwierciedlenie kontrastu. .
Jakość odbitego obrazu (RIQ)
RIQ jest wykorzystywana do oszacowania efektów, takich jak skórka pomarańczowa i falistości powierzchni. Ten nowy parametr daje lepsze wyniki w porównaniu do rozdzielczości obrazu (odrębność DOI) pomiaru i lepiej naśladuje ludzkiej percepcji tekstury powierzchni, szczególnie na wysokiej jakości wykończeń, takich jak stosowane w motoryzacji.
Objawy słabej RIQ: Orange skórka, śladów pędzla, pofałdowań lub innych struktur widocznych na powierzchni. Odbite obrazy są zniekształcone.
Wyrazistość obrazu (DOI)
Miarą tego, jak wyraźny obraz pojawi się w odblaskowej powierzchni.

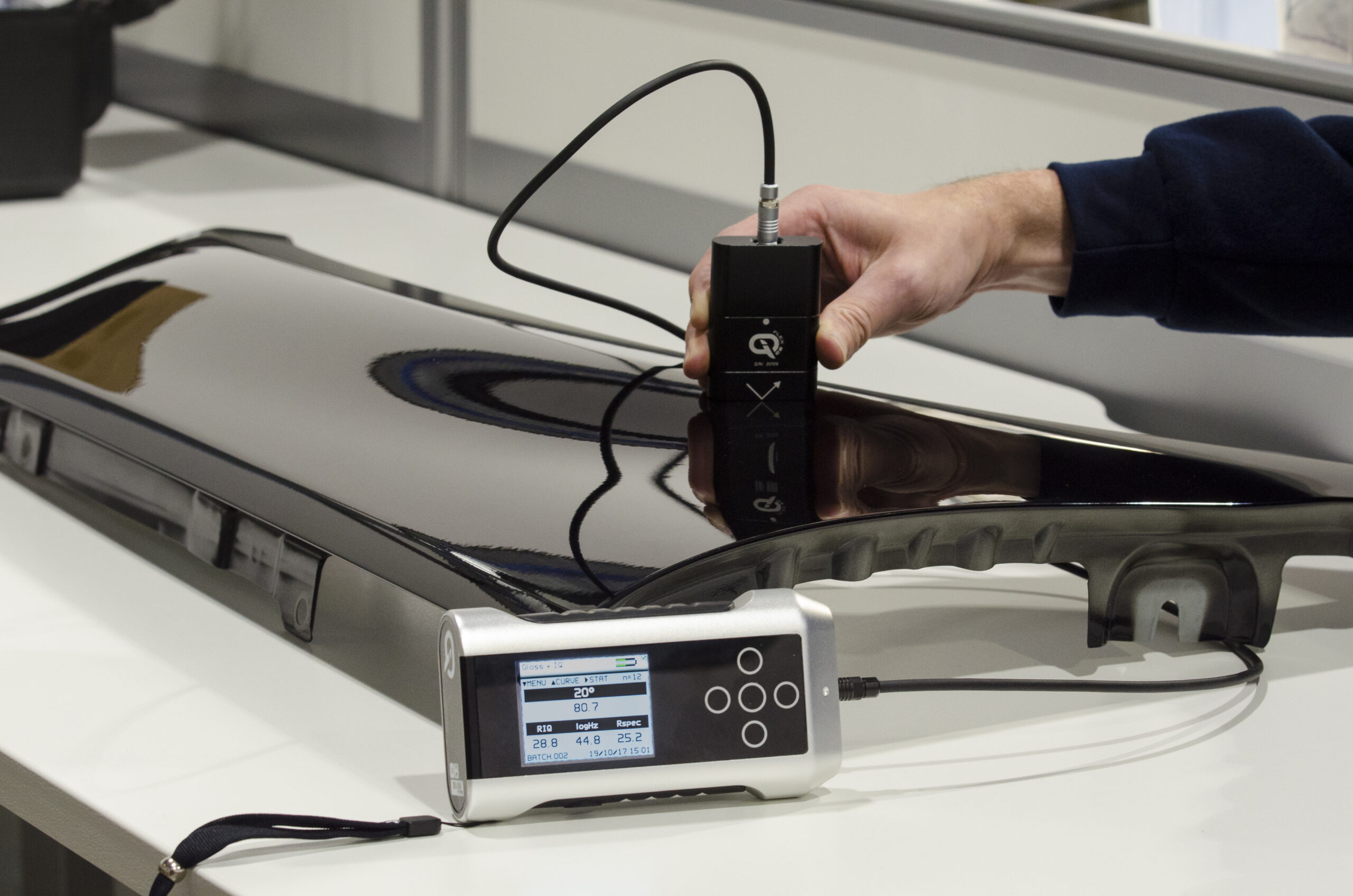

Pomiar
Szybki pomiar wszystkich parametrów. Pełne statystyki z graficzną analizą trendów i raportowania.
Szbki transfer danych Software-free.
Połączenie USB do komputera błyskawicznie rozpoznaje urządzenie jako lokalizację dysku, co ułatwia szybki transfer plików za pomocą Eksploratora Windows lub podobny.
Transfer danych Bluetooth
Natychmiastowy przekaz odczytów bezpośrednio do programów takich jak MS Excel na komputerze PC / tablet, uproszczony proces raportowania.
Połysk
Rozdzielczość 0,1GU – Powtarzalność ±0,2GU – Odtwarzalność ±0,5GU
Zakres pomiarowy: FLEX 20: 0-2000GU
Zmętnienie w odbiciu
Rozdzielczość 0,1HU – Powtarzalność ±0,2HU – Odtwarzalność ±1,5HU
Normy : ASTM E430, ISO 13803
RIQ (jakość odbitego obrazu)
Rozdzielczość 0,1 – Powtarzalność ±0,2 – Odtwarzalność ±0,5
Zakres pomiaru: 0-100
DOI (wyrazistość obrazu)
Rozdzielczość 0,1 – Powtarzalność ±0,2 – Odtwarzalność ±0,5
Zakres pomiarowy: 0-100
Norma: ASTM D5767
Pole pomiaru
FLEX 20°: 6mm x 6mm
